介绍

四川中曼铠撒石油科技有限公司注册并坐落于四川省成都市，是集产品研发、设计、制造、销售、服务于一体的综合性高科技企业。技术主打为纯电动井下动力系统，使用高温电池、高温马达、变速箱为动力源，实现各种井下非火药非液压动力，给客户提供高效、安全、高性价比的选择。主要产品有：纯电动坐封工具、纯电动打捞工具，纯电动打孔工具，纯电动爬行工具，纯电动磨铣工具，纯电动切割工具等。

公司具有雄厚的人才技术实力，依托中曼集团，可调动测井和钢丝工程技术服务人员100余人，具备为客户提供全方位现场技术服务的能力。技术服务主要包括：套管测井、钢丝服务和工程服务，如电动打孔，电动打捞，常规射孔，电动下桥塞，泵送桥塞电缆射孔联作等。

设备

1. 纯电动坐封工具 K-Set

纯电驱动的桥塞坐封工具，核心动力单元由3个模块组成：电池、马达和变速箱。无火药，无液压系统。可靠电池直接产生最大40吨的拉力，坐封井下桥塞、封隔器等井下工具。适用于电缆/钢丝/连续油管坐封，多级泵送射孔等任务。可作为井下动力单元，连接打孔，打捞，磨铣，爬行器等模块，实现相应的功能。

应用

· 坐封桥塞/封隔器

· 作为动力单元，可连接其他模块，实现打孔/打捞/磨铣/爬行器等功能

特点

· 可使用电缆／钢丝／连续油管／油管作业；

· 电缆作业不需要单独配置地面面板，不需要持续电缆供电，只需要发射电信号工具自动开始工作

· 每口井使用全新电路下井，消除电子工具的不稳定性

· 仪器内部不产生压力，符合HSE标准

· 工具分为三种尺寸，耐温范围135℃-225℃，两种材质等级，两种坐封速度

· 适配器与贝克工具通用

优势

· 不需要火药，不需要打压，不需要液压泵，不需要电力以外的任何外力，可用于电缆/钢丝/连续油管/油管作业

· 抗震性能好，可用于泵送桥塞电缆射孔联作项目

· 可根据用户需要，设置拉杆上拉，也可设置拉杆下推

· 多项专利保护

技术参数

外径	1-11/16"	2.125"	2.75"（非射孔）	2.75"（射孔）	3.6"
Pressure耐压	15000 psi (常规) 20000psi(定制)	15000 psi (常规) 20000psi(定制)	15000 psi (常规) 20000psi(定制)	15000 psi (常规) 20000psi(定制)	15000 psi (常规) 20000psi(定制)
耐温	135℃, 6 hours 150℃, 2 hours	135℃, 6 hours 150℃, 2 hours	135℃, 6 hours 150℃, 2 hours 175℃, 6 hours (定制) 200℃, 6 hours (定制) 225℃, 6 hours (定制)	135℃, 6 hours 150℃, 2 hours 175℃, 6 hours (定制) 200℃, 6 hours (定制) 225℃, 6 hours (定制)	135℃, 6 hours 150℃, 2 hours 175℃, 6 hours (定制) 200℃, 6 hours (定制) 225℃, 6 hours (定制)
工具长度	64" （163cm）	50" （128cm）	55" （140cm）	62" （157cm）	48" 122cm
拉杆长度	12.75"	10"	10"	10"	10"
工具材质	4140 (常规) 718 (定制)	4140 (常规) 718 (定制)	4140 (常规) 718 (定制)	4140 (常规) 718 (定制)	4140 (常规) 718 (定制)
坐封力（拉力）	20000lbs 9t （最大） 15000lbs 6.8t （常规）	30000lbs,13t(常规) 45000lbs,20t(定制)	40000lbs,18t(常规) 50000lbs,22t(定制)	40000lbs,18t(常规) 50000lbs,22t(定制)	60000lbs,27t(常规) 90000lbs,40t(定制)
坐封速度	0.5"/min	0.5"/min	0.5"/min	0.5"/min	0.5"/min
外径	1-11/16"	2.125"	2.75"	2.75"	3.6"
拉杆全行程时间	20min	17min	16min	16min	17min
桥塞丢手时间（大概）	7-17min	7-10min	7-10min	7-10min	7-10min
作业方式	钢丝/电缆	钢丝/电缆	钢丝/电缆	钢丝/电缆	钢丝/电缆
适配电池模块	钢丝模式电缆模式射孔模式	钢丝模式电缆模式射孔模式	钢丝模式电缆模式射孔模式	钢丝模式电缆模式射孔模式	钢丝模式 /电缆模式 /射孔模式
每个电池模块消耗频率	一次地面测试，一次入井坐封作业，一次作业后复位；或者地面测试5次	一次地面测试，一次入井坐封作业，一次作业后复位；或者地面测试5次	一次地面测试，一次入井坐封作业，一次作业后复位；或者地面测试5次	一次地面测试，一次入井坐封作业，一次作业后复位；或者地面测试5次	一次地面测试，一次入井坐封作业，一次作业后复位；或者地面测试5次
电池模块回收	中曼铠撒免费回收	中曼铠撒免费回收	中曼铠撒免费回收	中曼铠撒免费回收	中曼铠撒免费回收

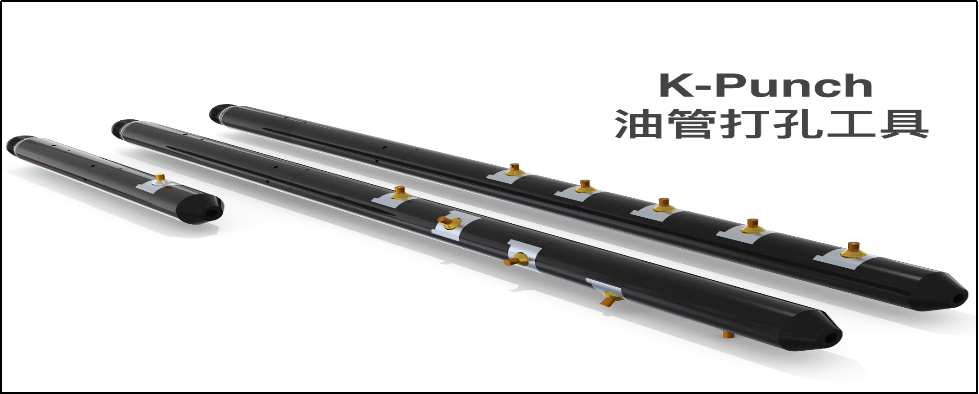

2. 纯电动打孔工具 K-Punch

采用模块化结构，打孔模块直接连接到坐封工具上形成五模块工具：电池-马达-变速箱-拉杆-打孔模块。利用坐封工具10英寸（25.4厘米）的拉杆，上拉实现打孔，继续上拉实现打孔底座回收。一次行程可以实现打孔器的多孔穿透和回收。

应用

· 油管/套管打孔，可穿透合金油管或者厚壁油管

特点

· 井下动力单元提供动力，模块化结构，安全可靠，方便维护

· 钢丝 - 电缆- 连续油管均可下井

· 钢丝作业倒计时激发打孔器自动开始任务

· 电缆作业可实时控制工具和反馈数据

· 小截面上产生持续的巨大压力从而不会使油管变形

· 适合各类等级油管J-55,L-80,P-110

· 单孔工具和多孔工具可选，实现一趟下井造多孔

优势

K-PUNCH油管参数

油管尺寸	2.875”	3.500”	4.500”	5.500”	7.000”	9.625”
油管等级	J55 L80 P110	J55 L80 P110	J55 L80 P110	J55 L80 P110	J55 L80 P110	J55 L80 P110
油管重量范围LB/FT	6.4 to 8.6	7.7 to 12.7*	12.6	20	29	47
孔眼尺寸*	0.375”（9.525mm）	0.375” （9.525mm）	0.560” （14.224mm）	0.560” （14.224mm）	0.625” （15.875mm）	0.625” （15.875mm）
下入工具（K-Set）尺寸	2.125”	2.125”2.75”	2.125” 2.75” 3.6”	2.125” 2.75” 3.6”	3.6”	3.6”
打孔工具外径	2.16”	2.59” 2.74”	3.6”	4.5”	5.75”	8.25”
一次打孔个数	Up to 8	Up to 6	Up to 5	Up to 5	Up to 3	Up to 3

2.125” K-PUNCH技术参数

工具外径	2.125” (54mm)
总长	39.0” (990mm)
组装长度	37.0” (941mm)
工具重量	29.3lb (13.3kg)
最大作业压力	15,000psi (1034bar)
最小作业温度	14°F (-10°C)
最大作业温度	275°F (135°C) for 6 hours 250°F (121°C) for 8 hours
标准剪切销钉破裂值	22 000 psi
最大内部液压等级	25 000 psi
最大抗拉等级	E-Line: 25,000lb (11.34t) at GO Box thread on K-Set PCM Housing Slickline: 30,000lb (13.61t) at Sucker Rod

3. 纯电动打捞工具 K-Fish

工具可钢丝或电缆下井，锚定到油管或套管内壁，不依赖任何外力，靠自身电池工作，即可产生1-8吨的力，上拉或下推打捞筒来完成打捞工作。解决了常规打捞任务中钢丝/电缆拉力不够，连续油管成本高并且工具不可控的问题。

应用

· 节流器打捞

特点

· 2.125工具可产生8吨的上拉和下推力

· 液压锚定，三道解锁，保证工具安全

优势

· 干电池供电，不需要火药、电缆、液压泵、打压等繁琐动力

· 独特锚定卡瓦设计，适合双向锚定，并把油管损伤降到最低

· 下推/上拉仪器可根据力量输出及时间进行智能切换

· 两处弱点，三种丢手方式确保万无一失

· 国内库存配有马达-变速箱-拉杆-电池模块，可迅速更换，投入紧急的上井服务

· 可替代连续油管/油管进行打捞作业

2.125” K-Fish技术参数

最大外径:	2.125" (54mm)
工具总长:	2300mm
工具重量:	27.1kg
拉杆外露长度：	230mm
最大上拉下推行程：	8.25"（210mm）
最大工作压力：	105Mps
最大推拉力：	9吨
最大抗拉强度：	电缆(11.34吨)在K-Set电池筒螺纹上，钢丝: (13.61吨)在K-Set电池筒螺纹上
耐温：	150°C持续2小时，135°C持续6小时，121°C持续8小时
最小工作温度：	(-10°C)在此温度下，PCM将无法满负荷工作。建议在使用工具之前将PCM保持在室温下尽可能长的时间。
适用井筒型号：	2-7/8" 油管，所有重量

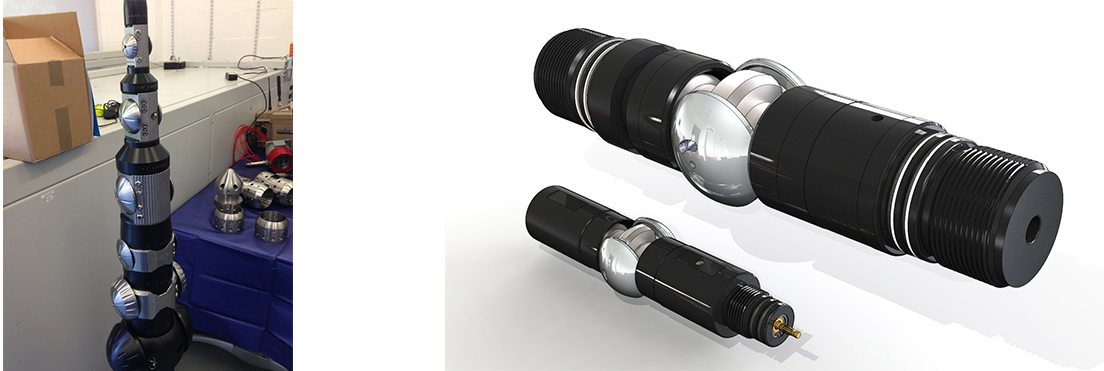

4. 大斜度井飞轮K-Roller

工具可钢丝或电缆下井，专门为帮助工具串进入大斜度井段设计的专利产品，目前已经被全世界各大油田甲方和服务公司广泛使用。可实现等孔径射孔，过电缆信号，磁性工具居中，旋转油管等功能，达到减阻，支撑，架高，居中的目的。国内保持的下井记录为冀东油田2016年无外力辅助（无任何驱动）下入86度水平段。

应用

· 满足用户一切的井况和任务要求，套管，裸眼，射孔，测井，电缆，钢丝，油管均可使用

特点

· 在大斜度或水平段的套管井作业中，水平段下入速度可达到每分钟20米。

· 量身定制：根据工具和井眼尺寸定制最佳尺寸的轮片，增加行进距离

· 搭载方式：可套在工具/油管/套管表面，也可与工具上下连接

优势

· 密封轴承：避免井下的出砂，泥浆、碎屑的堵塞，不会出现轮片暴死

· 无螺丝：飞轮本体无任何螺丝，不会出现螺丝掉井风险

· 注硅油设计：下井前可把轴承注满硅油，达到清洗-密封-减阻效果

· 双轴转动：横纵向两方向均可旋转，最大减少下井阻力，水平段行进更远

5. 二合一电子选发开关 K-Switch

铠撒二合一电子选发开关使用在多级射孔任务中，是一种集传统机械开关和电子选发开关为一体的新型多级点火开关，它同时具备了机械开关安装/操作简便，节约成本，和电子开关可检测可选发的特点。并且二合一的设计使其从内到外的简化了射孔枪接头的结构和布局，进而减少布线时间，增加安装效率，降低成本。

它可以直接跟机械压力开关互换使用，无需任何额外购买地面射孔面板，无需操作电脑和软件，比常规选址类电子开关更加稳定安全，并且节约成本。

优势

· 把电子开关和压力密封塞合二为一，节省空间，简化布线，降低成本，缩小射孔枪接头，降低安装和保养成本，增加射孔安全和效率

· 无编码配对：无需地址分配寻址，跟机械开关点火操作相同，但是可实现电子开关所有功能，设计简单，激发更稳定，安全

· 使用简便：无需单独购买射孔面板，电脑，无需操控软件，开关连接线只有3根，减少了布线时间和布线错误

· 与机械开关的大小尺寸完全相同，可直接互换。射孔枪接头也无需使用雷管仓设计，只需要一个短小旁通接头

· 跳跃功能：如果上一级没有成功激发，会自动跳转到下一级等待激发

· 耐温150℃，续航48小时

技术参数

开关长度	2.57” (65mm)
导线长度	15” (381mm) ± 1” (25mm)
开关最大外径	0.75” (19mm)
开关整体最大耐压	20,000 psi (140Mpa)
开关整体最大耐温	150°C (302°F)
开关电路激活	30 – VDC
最大工作电压	600 – VDC
最小点火电压（开关激发）	200 – VDC
标准点火电压	250 – VDC
一趟系统最多开关数	40
电路连接	22AWG Ground-green 22AWG Detonator -red 20AWG Run-through -yellow
前端插针	4.8mm Bronze step form, connect with perforating gun
最大电缆电阻	150Ω

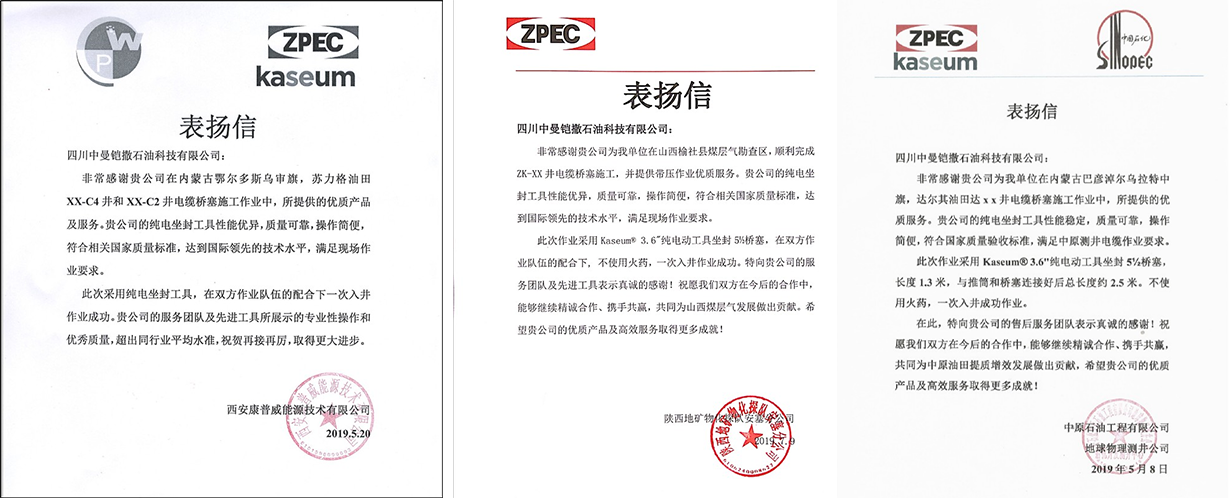

主要业绩
