Опытная команда специалистов по наклоно-направлённым скважиным может представить комплексные, высокоточные индинвитуальные технические услуги по контролю траектории ствола скважины. Хорошее качество ствола скважины обеспечивает плавное и бережное строительство для последующих операций по обсадной колонне и цементированию. Точная вращающаяся направляющая технология приводит к эффективным операциям по оптимизации бурения с низким энергопотреблением и может предоставить клиентам лучший план разработки месторождения.

Есть 56 сотрудников, 10 старших инженеров, 31 инженеров, 11 приборов по техническому обслуживанию и среди них, 70% сотрудников приходят из известных международных нефтесервисных компаний. С 2006 года в стране и за рубежом было завершено 1738 скважин различных типов.

С различными типами наклонно-направленных скважин, кустовых скважин, разветвленных скважин, обсадных скважин с обсадными колоннами, скважин с большими объемными скважинами, глубоких скважин и сверхглубоких горизонтальных скважин, технологией малых скважин с горизонтальными скважинами и возможностями геологического рулевого управления. Он сформировал специальные технологии, такие как технология бурения наклонно-направленных скважин высокой сложности, технология бурения горизонтальных скважин на тонких нефтяных пластах со сложными разломами, бурение длинных горизонтальных участков, геонавигация и боковые стволы небольших отверстий.

Рынок охватывает Ближний Восток, Россию , Багдад в Ираке, нефтяное месторождение Румайла, нефтяное месторождение Гарраф, блок 10 и нефтяное месторождение Лук Ямама и т. Д., А также внутренние нефтяные месторождения компаний , как PetroChina, Sinopec, Yanchang Oil Mine Необходимо сформировать полный набор высококлассных рабочих групп RSS + MLWD (удельное сопротивление, гамма) для достижения значительного скачка на внешнем рынке, ориентированном на ротацию, для удовлетворения потребностей в разведке и разработке различных нефтяных месторождений, а также постепенной реализации локализации большинства частей инструментов, ориентированных на ротацию. Цель состоит в том, чтобы изначально сформировать хорошую модель диверсифицированных услуг по направлению скважин.

（1） Профессионализация, тесное сотрудничество, проектировщики, инженеры по наклонно-направленным скважинам, прибороинженер, гео-директора, инженеры по обслуживанию, главные технические специалисты, группа технической поддержки, взаимное сотрудничество, качественные услуги.

（2） Объединив технические возможности международной нефтесервисной компании и характеристики региональных слоев, она сформировала региональные процедуры строительства наклонно-направленных скважин в Ираке и России с характеристиками компании Чжунмань, а также внутренний стандартный процесс строительства и план для поворотного направляющего малой скважиной.

（3） Возможность строительства для сверхсложных скважин и выполнения эксплуатационных возможностей нескольких кустовых скважин, скважины с большими объемными наклонными скважинами, горизонтальных скважин, высокотемпературных наклонно-направленных скважин с общим метражом, горизонтальных скважин с геоуправлением небольших скважин и аварийно-спасательных скважин.

（4） Заблаговременное предотвращение и своевременное лечение сложных подскважинных условий, а также возможность эффективно контролировать траекторию ствола скважины в сложных условиях, таких как потеря циркуляции, ствол скважины и нестабильность ствола скважины при строительстве континентальных пластов и морских пластов в стране и за рубежом.

Перед лицом различных сред и условий работы, полагаясь на опытные сервисные группы, используя передовые приборы и инструменты, реализуя точное управление траекторией скважины, предоставляя клиентам наиболее оптимизированные услуги наклонно-направленных / горизонтальных скважин, наклонно-направленные скважины в настоящее время имеют следующие технологии Возможности обслуживания:

Профессиональные комплексные оборудования

Со специализированными техническими услугами по наклонно-направленным скважинам / горизонтальным скважинам, полным комплектом вспомогательных инструментов, оборудования и инструментов, а также с предоставлением услуг генерального подряда, субподряда, оборудования и аренды инструментов по обслуживанию наклонно-направленных скважин, включая 4-3 / 4-дюймовые поворотные системы рулевого управления, отечественные и импортные MWD, LWD (гамма + удельное сопротивление), электронный одноточечный инклинометр EMS, гироскоп, различные типы скважинных буровых инструментов, гидравлический генератор, вибрационное бурение, различные типы поплавковых клапанов, соединитель скважинного фильтра

（1） Бурение поворотной направляющей системы

Бурение поворотной направляющей системы относится к процессу бурения, который может непрерывно и в реальном времени завершать управление траекторией ствола скважины, такое как ориентация, увеличение угла наклона, устойчивый угол наклона, по убыванию наклонная, когда бурильная колонна вращается. Бурение поворотной направляющей системы в основном состоит из четырех частей: системы мониторинга поверхности, системы двусторонней связи, системы измерения во время бурения и скважинного рулевого инструмента. Скважинным рулевым инструментом является исполнительный механизм управления траекторией и замкнутый контур. Автоматическая система управления, объединяющая механическую, электрическую и гидравлическую части, является ядром поворотной направляющей системы наведения.

Преимущества：

• Ствол скважины ровный

• Увеличена скорость механического бурения

• Уменьшите количество подъём-спуска

• Повышенный эффект очистки ствола скважины

• Изменена точность и гибкость управления траекторией ствола скважины.

• Значительно увеличить длину вытеснения ствола скважины

4-3/4”AutoTrak ® - это режим управления поворотной направляющей системы с непрерывным векторным управлением. Внешний цилиндр не вращается без вращения с буровым инструментом. Электрический сигнал управляет переключателем гидравлического насоса, а гидравлическое давление толкает три полностью независимые ребра для выдвижения или втягивания для достижения цели управления траекторией скважины.

4-3/4”AutoTrak ® имеет следующие преимущества：

• Точная траектория, выбор 500 векторов, регулировка кривизны целевого отклонения скважины или синхронный поворот в любое время

• Режим устойчивого угола наклоны, сохраняйте исходный угол наклона скважины в пределах ± 0,1º до прихода новой команды.

• Самодиагностика, с собственной независимой гидравлической системой, без воздействия бурового раствора на стенку колодца.

• Сильная направляющая сила, с гидравлическим устройством, более сильная направляющая способность

• Высокая степень защиты от помех, а на управляемость не влияют изменения смещения, изменения характеристик бурового раствора, а также закупорка или падение ствола долота.

Соединение обеспечивает в реальном времени направленный инклинометр, азимутальную гамму, удельное сопротивление многочастотным электромагнитным волнам, ECD давления в затрубном пространстве и динамические измерения при бурении. Максимальная рабочая температура 150 ° C, максимальное рабочее давление 137 МПа.

Этот инструмент предназначен для определения границ пласта и обеспечения точной оценки пласта. Разрешение границы пласта составляет до 5,2 м, и он может рассчитывать в реальном времени расстояние от границы пласта и видимый угол падения. Он может увеличить добычу. горизонтальных и многозабойных скважин для оптимизации положения ствола скважины. Принятие востребованных решений, обеспечение основы Максимальная рабочая температура 150 ° C, максимальное рабочее давление 137 МПа.

В настоящее время у нас есть 6 комплектов систем рулевого бурения AutoTrak® диаметром 4-3 / 4 дюйма, которые в основном используются на наземных нефтяных месторождениях Китая.

 Служба геонавигации удельного сопротивления Edge Detection на нефтяном месторождении Вэньсу

Услуги по услуге поворотной направляющей для горизонтальных скважин на блоке Маху

（2）Надежный APS M / LWD с батарейным приводом (MWD + Gamma)

· APS MWD выдает сигналы в виде положительных импульсов бурового раствора, питаемых от литиевой батареи, и использует надежный, высокоэффективный бесщеточный двигатель постоянного тока и контроллер через односторонний канал потока бурового раствора, а также противоинтерференционную обработку, Это значительно снижает вероятность помех сигнала и заклинивания головы, а также имеет сильную способность декодирования сигнала.

· APS MWD - это самый надежный, самый современный прибор MWD с наиболее устойчивым к забиванию материалом в отрасли.

Обслуживание наклонно-направленных скважин на месторождении Румайла, Ирак

Иракский кластерный скважинный сервис

（3）HT-M / LWD (MWD + гамма + удельное сопротивление) для подземной выработки собственной энергии

Беспроводная система бурения Hengtai (MWD / LWD) имеет автономное питание (выработка энергии турбиной) под землей и передает сигналы в виде положительных импульсов бурового раствора. Она может регистрировать рабочее состояние, наклон и азимутальную гамму бурового инструмента в в реальном времени, многочастотное удельное сопротивление, ECD давления в затрубном пространстве, измерение внутрискважинной вибрации и другие параметры - это инструмент для измерения во время бурения, который объединяет механические, электрические, гидравлические и программные средства.

Схема системы Hengtai Wireless во время бурения MWD/LWD

В настоящее время имеется 4 комплекта HT-MWD 1200, HT-MWD650, HT-LWD 1200, HT-LWD 650. Максимальная рабочая температура 150 ° C, максимальное рабочее давление 140 МПа. Основной операционный регион - Ирак.

 Сервис групповых кустовых скважин с большими объемными скважинами большого вылета на нефтяном месторождении Гарраф, Ирак

Превосходная технология обслуживания

Центр ремонта приборов направленного действия расположен во дворе Sinoman Petroleum Kunlun Petroleum Equipment Manufacturing Co., Ltd. (Технологический центр провинции Сычуань), № 39, улица Байюнь, район Синду, Чэнду, Сычуань, Китай. Ремонтная мастерская охватывает площадью 700 квадратных метров и импортировал полный набор оборудования для технического обслуживания и тестирования, такого как стойки для разборки оборудования, стенды для испытаний инструментов, машины для впрыска масла, высокотемпературные печи и т.д .; технический персонал, окончивший колледжи и университеты, прошел тщательное обучение и оценка профессиональными компаниями, а также проведение MWD и LWD в соответствии с международными стандартами, ежедневное техническое обслуживание поворотной направляющей, трубки зонда и пульса, техническое обслуживание, ремонт, анализ неисправностей и техническая поддержка, основные функции заключаются в следующем:

（1）Оценка отказов оборудования, анализ и формулировка превентивных мер

（2） Осмотр, проверка, дефектоскопия, капитальный ремонт и обслуживание оборудования.

（3） M3）Уровень обслуживания MWD: L1, L2, L3

（4） 4）Уровень обслуживания LWD (гамма, удельное сопротивление): L1, L2

（5） 5）Уровень обслуживания поворотной направляющей системы наведения AKT475: L1, L2, L3

（6） Трубка зонда и уровень обслуживания импульса: L1, L2, L3

  Сычуаньская компания «Куньлунь» по производству нефтяного оборудования

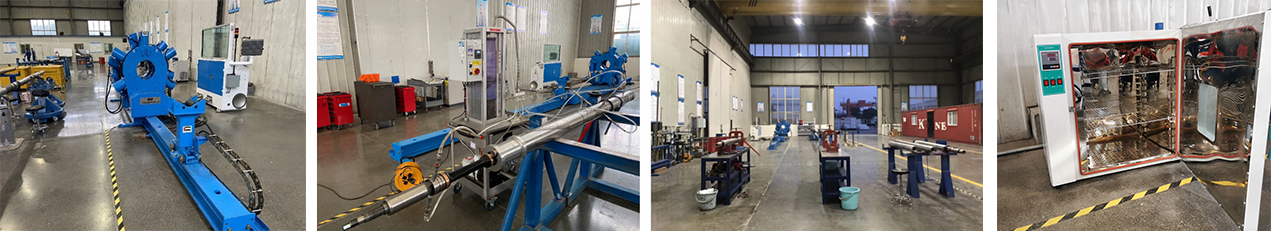

(1)Сережка машина(2)Машина для впрыска масла(3)Верстак(4)Высокотемпературный духовой шкаф (300 ° C)

Ведущее профессиональное программное обеспечение

1.Программное обеспечение для проектирования, расчета и построения траектории ствола скважины COMPASS

С помощью общеотраслевого программного обеспечения для проектирования, расчета и рисования траекторий COMPASS он может выполнять 2D / 3D-проектирование траектории ствола скважины, расчет данных инклинометра, проектирование буровых скважин, расчет поверхности для предотвращения столкновений, анализ и оптимизацию платформы, а также предоставлять клиентам унифицированные на международном уровне данные и графики траектории ствола скважины.

(1)COMPASS(2)Выходная 3D-карта кластерной скважины(3)Карта горизонтальной проекции кустовых скважин(4)Карта вертикальной/горизонтальной проекции наклонно-направленной скважины



2.WellPlan WellPlan для динамического моделирования и анализа сборки бурового инструмента

С помощью общеотраслевого программного обеспечения для динамического моделирования и анализа скважинного бурового инструмента WellPlan он может выполнять моделирование силы трения и крутящего момента в сборе бурового инструмента, а также анализ регрессии после бурения, расчет гидравлических параметров, прогнозирование критических скоростей, оптимизацию параметров бурения и предотвращение усталости инструмента Возникновение сложных подземных аварий обеспечивает техническую поддержку безопасного бурения

(1)WellPlan(2)ствол скважиныАнализ очистки(3)Напряжение бурового инструментаанализировать(4)Крутящий момент сверлаДиаграмма анализа

Типичный успешный случай

Техническая служба наклонно-направленных скважин всегда придерживалась концепции обслуживания «клиент прежде всего» и преодолевала трудности в духе «путешествия железа и крови». Она последовательно предоставляла наклонно-направленные скважины, горизонтальные скважины, скважины с увеличенным вылетом и т. Д. многим всемирно известным нефтяным компаниям. Типы высококачественных технических услуг на местах получили единодушную похвалу со стороны заказчики.

（1） Проект Восточный Багдад в Ираке – Технические услуги для наклонно-направленных скважин с сильно наклонными кустовыми скважинами.

Заказчик : Центральная Иракская нефтянная компания

Срок строительства: ноябрь 2017 г. - октябрь 2018 г

Персонал : 2 бригады по направленным скважинам

Завершено : 3 скважины

Строительный отчет：

· Впервые он сотрудничал с Центральной нефтяной компанией MdOC для предоставления технических услуг на месте для скважин с высоким уклоном.

· С ноября 2017 года по октябрь 2018 года на иракском нефтяном месторождении Восточный Багдад имеется 3 наклонно-направленных скважин с общим метражом 10113 метров. Степень соответствия профиля ствола скважины 100%. Фактическая траектория бурения составляет 0,85 метра на проектной линии и 0,92 метра справа. Выполнено контрактное задание с высоким качеством и оперативностью

Основные моменты работы：

· Используйте винтовую направленную конструкцию для достижения эффекта поворотного управления, траектория скважины стабильна и плавна, а обсадная колонна выполняется одновременно

· Все данные, измеренные M / LWD, точны и надежны, а скорость прохождения полученных данных составляет 100%.

· Завершены стандартные операционные процедуры по эксплуатации кустовых скважин в Ираке.

· Сформирована программа эксплуатации наклонно-направленных скважин для безопасного и быстрого бурения ангидрита, устранения прихватов буров, уплотнений бурового раствора и пористых известняковых образований.

· Всесторонняя коммуникация, тесное сотрудничество с несколькими отделами, безопасная и эффективная работа.

(1)Просверленная вертикальная/горизонтальная проекция(2)Инженер на месте и надзор Стороны А

（2）Проект В России ПАО Новатэк - Технология геонавигации в горизонтальной скважине с малыми скважинами

Заказчик : NovaTek

Период строительства: С декабря 2018 года по настоящее время

Персонал: наклонно-направлённая эксплуатация скважины 1 команда

Количество завершенных скважин: 17 горизонтальных скважин

Трудности в строительстве：

· Рабочая среда чрезвычайно сложная, полярный круг (66 ° 12 'северной широты) средняя температура -30 ° C, а самая низкая температура в истории -62 ° C;

· Не хватает региональных геологических данных, операторы требуют использования радиоактивных источников во время бурения, в то же время обеспечивая технологию визуализации в реальном времени;/p>

· Процесс сложный, конструкция сложная, скважина небольшая, трехмерный участок, горизонтальный участок длиной более 1500 метров;

· Эффективные, быстрые и чувствительные ко времени требования, Сторона А должна использовать в реальном времени вращающуюся геонавигацию для операций;

· Требования к защите окружающей среды чрезвычайно высокие, поэтому следует не загрязнить Полярный круг.

· Период строительства проекта очень плотный. Заказчик требует подписания контракта для выполнения условий бурения в течение одного месяца.

Достижения：

· По состоянию на 27 февраля 2019 года одновременно работали две криогенные буровые установки, успешно завершив работу трех горизонтальных скважин

· Углубленный обмен мнениями, всесторонний доступ к местным материалам, встречи с геологическим отделом и скромное выслушивание мнений старших местных экспертов и получение местных материалов с различных точек зрения.

· Оптимизированная конструкция, тщательная конструкция, строгая работа в соответствии со стандартными процедурами и плавное попадание в цель.

· Тщательно организованный, плотный и упорядоченный цикл бурения сокращен на 25,2%, средняя скорость проходки увеличена на 12,7%, а коэффициент вскрытия нефтяного пласта составляет 100%.

· Строгие технологические меры, строгий контроль процесса и отсутствие регистрируемых происшествий, связанных с ОТОСБ

· Будьте храбрыми и смелыми, выполняйте кропотливую работу, обеспечивайте качество и количество и выполняйте задания по контракту с опережением графика.

（3） Большой зенитный ствол и большой объем наклонных скважин.

Заказчик : Петронас

Строительство : с Февраля 2019 года по настоящее время

Персонал : По направленным скважинам 4-5 бригад

Количество завершенных скважин: 7 скважин с большими объемными наклонными скважинами

Трудности в строительстве：

· Очистка ствола скважины имеет большое значение. Проблемы очистки ствола скважины с прогибами более 45 ° плохие, особенно в скважинах с длинными открытыми скважинами.

· Ориентация затруднена, и из-за перетаскивания трудно отрегулировать наклон скважины в длинной секции открытого отверстия.

· Предотвращение столкновений в глубинном стволе скважины является серьезным.

· При медленном бурении крутящий момент сильно колеблется, при этом давление насоса высокое. Инструмент легко повреждается из-за высокой вибрации.

· Дифференциальный прихват плохой. Поэтому есть высокая вероятность залипания в слоях Тарнума и Мишриф.

(1)3D вертикальная проекция кустовых скважин(2)Две буровые установки работают одновременно на нефтяном проекте в Малайзии.

Достижения:

· Объединяйтесь и усердно работайте, с февраля 2019 года флаг «Железного пути» компании Чжунмань Petroleum развевается на месторождении Граф.

· Углубленный обмен мнениями, много раз для общения с заказчиком Маю, непредвзятого прислушивания к мнению Антона, экспертов UCD и Haba и получения более актуальной информации по многим аспектам.

· Оптимизируйте процедуры, строго следуйте стандартным рабочим процедурам для строительства, и все работы могут быть выполнены без сбоев

· Отличная организация и умение работать в команде, от перемещения вышки до бурения за 40 дней, установив новый рекорд на месторождении Граф.

· Строго соблюдайте систему QHS Малайзийской нефтяной партии и правила «десяти средств защиты жизни» компании Чжунмань Petroleum и ноль инцидентов в сфере ОТ, ПБ и ООС.

（4） Sinopec Sichuan Пенчэуэ Проектно-техническое обслуживание поворотного рулевого управления для малых скважин, сверхглубоких, наклонных высокотемпературных наклонно-направленных скважин.

Заказчик: Юго-западный нефтегазовый филиал Sinopec

Срок строительства: 8-28 сентября 2019 г.

Персонала: 6 группов по эксплуатации наклонно-направленных скважин

Количество законченных скважин: 1

Проблемы, стоящие перед:

· Пласт естественным образом опускается, и верхний резервуар четвертой пачки свиты Лейкупо может быть нарушен, и увеличение уклона затруднено.

· Инструмент сложно расшифровать, глубина скважины превышает 6573 метра, размер ствола небольшой 6-1 / 2 дюйма, смещение ограничено, а передача сигнала инструмента затруднена.

· Высокая температура, температура пласта до 149,7 ° C, достигая предела термостойкости прибора.

· Легко разрушаемые морские пласты, конструкция наклонно направленной скважины с большим углом наклона, плохая устойчивость стенки ствола, высокая сложность очистки ствола скважины и большие проблемы с контролем траектории.

Достижения:

· Успешно завершены ключевые национальные проекты и вручены подарки к 70-летию Дацинского праздника.

· Все строительные работы строго соблюдаются местной системой QHSE, и никакие несчастные случаи не могут быть зарегистрированы.

· Работая вместе, преодолевая трудности и обеспечивая бесперебойное строительство, скважина была завершена на 30 дней раньше запланированного срока.

· Траектория ствола скважины, формируемая поворотной системой рулевого управления, является плавной, а колебания крутящего момента небольшие, что снижает внутрискважинные риски, обеспечивает надежную гарантию плавного хода пакера в открытом стволе и других последующих операций и обеспечивает основу для трех отверстия для увеличения скорости и эффективности.

·  Фактическая пробуренная скважина безопасно поражает цель (радиус целевой области 3,55 метра) для достижения геологической цели.

·  «Процедура высокотемпературной работы с поворотным направляющим» была дополнительно усовершенствована, что дает справочную информацию для следующей операции.

Пэнчжоу высокотемпературный, сверхглубокий, высокотемпературный поворотный сервис

Инженеры на месте обсуждают технические меры
