潜油电泵

潜油电泵系统

潜油电泵系统是由地面设备、电力传输、井下机组三部分组成，其中：地面设备包括变压器、控制柜（变频）、接线盒以及地面电缆等组成；电力传输由动力电缆和引接电缆组成，井下机组由潜油泵、吸入装置、保护器、潜油电机、井下传感器等组成。

潜油电泵系统适用于5"、5-1/2"、7"、8-5/8"、9"及以上套管的油井。

排量：30-4000m3/d

200-25000bpd

扬程：~3500m

~11500ft

潜油泵

潜油泵在结构方式有浮动、压紧方式；叶轮有径向流和混流式，有标准型泵、耐砂型泵、防腐型泵等产品，可用于不同的井况。

Series	Type	Capacity Range,Recommended Limits
		(m3/d) at 50Hz	(BPD) at 60Hz
338 QYB88	A40	34-68	257-513
	A55	42-71	317-536
	A90	82-161	619-1215
	A120	100-192	755-1449
387/400 QYB98	D18	20-43	151-325
	D23	23-48	174-362
	D46	39-76	294-574
	D50	47-88	355-664
	D61	57-125	430-943
	D78	87-160	657-1207
	D120	108-213	815-1607
	D175	160-320	1207-2415
	D220	180-345	1358-2604
	D300	242-490	1826-3698
	D430	430-740	3245-5585
513/540 QYB130	G160	155-285	1170-2151
	G200	173-360	1306-2717
	G250	200-438	1509-3305
	G310	272-492	2053-3713
	G400	370-640	2792-4830
	G520	500-860	3773-6490
	G560	478-1000	3607-7547
	G700	638-1200	4815-9056
538 QYB138	N280	237-490	1789-3698
	N330	280-660	2113-4981
	N420	320-705	2415-5320
	N550	390-935	2943-7056
	N620	640-1180	4830-8905
	N750	750-1340	5660-10113

吸入及气体处理装置

根据油井含气量的不同，可以配置吸入口、气体分离器和气体处理器。气体分离器有两种结构形式：沉降式和旋转式。有标准型、耐砂型和防腐型三种类型可用于不同的井况。

保护器

保护器在结构上可分为：沉降式、胶囊式和组合式。用途上分为标准型、高承载型和防腐型，可根据使用条件和用户要求配置用不同的类型的保护器。

潜油电机

潜油电机适用于适用于5"、5-1/2"、7"、8-5/8"、9"及以上套管的油井。其中：

工作电压：140~3600V

工作电流：14~104A

额定转速：2850 rpm 50hz

3420 rpm 60hz

耐温等级：90℃、120℃、150℃、180℃、210℃

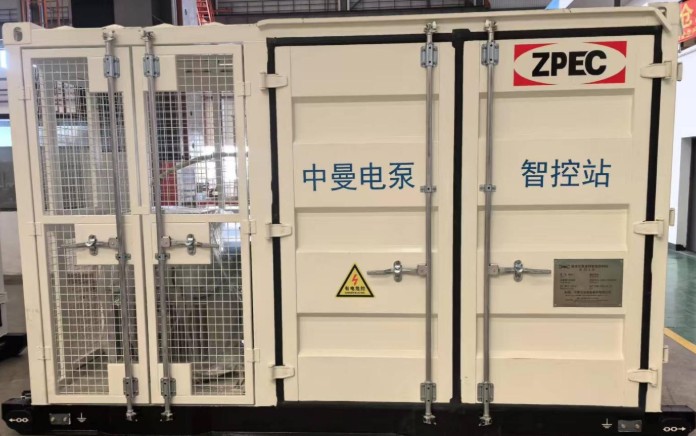

潜油电泵专用控制柜与变压器集成撬

潜油电泵专用控制柜对潜油泵提供8项安全保护，当潜油电泵突然停机时，能够把停机瞬时间的三相电压、三相电流及控制电压等数据保存起来，并可传输计算机上。

根据电泵所需电压的不同：低压控制柜、中压控制柜两种。

额定输入电压

输出电压

输出频率

输出电流

380~1140V

1250~2300

0~1140V

0~2250V

14~70hz

0~150A
