智能化钻机

离线钻机

离线钻机是我公司自主研发的新一代智能化钻井装备。该钻机采用高效的管柱处理系统,通过SDOS智能化钻井操作系统,实现钻井和离线建立根的并行作业,使机、电、液、气技术高度融合在一起,有效的提升了钻井效率,减少了NPT时间。该钻机配置轮式拖挂系统,可适用于地势较为平坦的沙漠和戈壁地区作业,具有运输单元少,搬家方便快捷的特点。




技术特点

·  钻井作业和建立根作业相互独立,实现离线模式。

·  所有设备维护方便,且无高空悬挂式排管机,无井架工高空作业,实现本质安全。

·  采用SDOS系统(智能钻井操作系统),六大自动管柱处理流程,起下钻效率≥600m/h,具有ZMS区域管理系统,保证设备的高效运行。

·  管柱处理系统可处理最大10寸钻铤(API R2 双根)。

·  底座、井架采用模块设计,利用液缸起升,适应安装500吨顶驱装置。

·  井架无二层台、钻台无立根盒,立根排放在底座下层,主机整体重心大幅降低,运输稳定性更好。

·  钻台面、坡道下、管柱处理区域实现泥浆“零排放”,适用于环保要求高的地区作业。

·  模块化设计,可配备步进式平移装置及轮式快搬装置,可同时满足井场内360°方向丛式井作业和井场间整体搬迁的要求。

·  动力机组、泵组、固控罐均采用轮式拖挂结构,满足整体快速搬迁要求。

·  泥浆泵采用直驱技术,设备轻便紧凑,故障点少,维护简便。

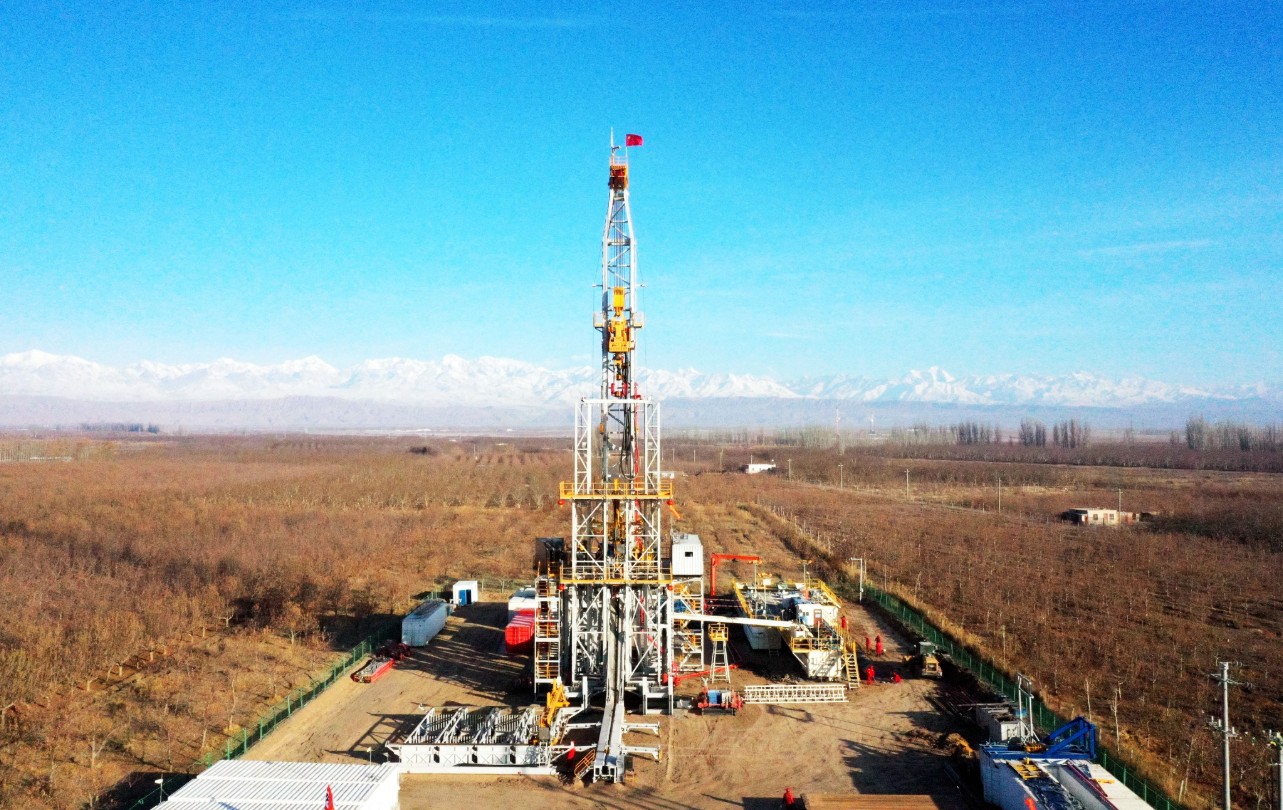

成功案例: ZMOR 350离线钻机

主要技术参数

名义钻深范围 m

  4000(4 1/2" 钻杆 DP)

  3650(5" 钻杆 DP)

最大钩载 kN

3500

钩速 m/s

0.45~1.63

游动系统绳数

12

钻井钢丝绳直径 mm

35

绞车功率 HP

1500,无极调速

底座钻台面高度 m

10.5

井架有效高度 m

35

转盘开口直径 mm

952.5

泥浆泵单台功率 HP

1600

电传动方式

AC-VFD-AC
