高寒钻机

高寒钻机主要适用于西伯利亚及靠近极地的高寒地区等恶劣环境下使用,此类钻机使用了适用于高寒环境的结构材料和全套的保温系统。工作环境温度:-45℃~+45℃,储存温度:-60℃~+45℃。钻机设备符合GOST 12.2.141-99和石油天然气行业安全要求(ПБ 08-624-03)的要求。


根据高寒环境特点,对材料、润滑密封、液压传动、电气传动控制等进行全面的特性化设计,对关键零部件的受力结构均采用耐低温的材料,对于润滑油箱均采用自动温控加热装置。


采用多种加热方式,并行分区块进行精准保温加热,确保钻台温度≥0℃,保温棚内温度≥10℃,提高加热效率。


供电系统可采用柴油发电机供电,也可采用工业电网供电,并可实现两者之间的互换。


技术参数

型号

名义钻深

绞车功率

最大净钩载

钻井泵功率

动力配备

ZJ30

3000m

600kW/800HP

180mt

2×800Hp

2×1000kW

ZJ40

4000m

1000kW/1340HP

250mt

2×1000Hp
2×1600Hp

3×1000kW

ZJ50

5000m

1200kW/1600HP

320mt

2×1600Hp
3×1600Hp

3×1200kW

ZJ70

7000m

2000kW/2680HP

450mt

3×1600Hp

4×1200kW

ZJ90

9000m

3200kW/4300HP

675mt

3×1600Hp

2×1600Hp+2200Hp
3×2200Hp

5×1200kW

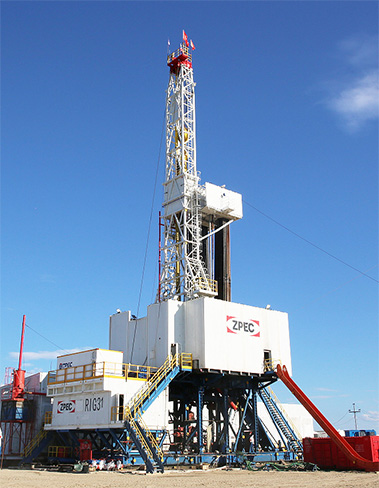

(1)棘爪滑轨式极地钻机

中曼极地钻机适应亚马尔地区极地低温环境,棘爪滑轨式双轨道布局,保温棚为模块化集成设计,可随设备一起搬迁移运整机结构紧凑,模块化拆装运输。


产品特点:

· 配套主辅棘爪滑轨式平移装置,主轨道可进行X-Y方向平移,适应打排井的要求,加快钻井作业效率,降低作业成本。

· 井架起放和底座起放均采用液缸起升。

· 全数字控制模式,配套中曼自主研发的SDOS操作系统可实现机具自动化功能。

· 满足-55℃—+40℃作业环境的要求。





(2)列车式平移钻机

中曼针对低温地区研制的列车轮轨式平移钻机,采用耐低温、高强度轮轨材料,所有部件安装在重型轨道上,液压缸推动方式平移,适应丛式井作业。


产品特点

· 模块化固控布局,电控房可双房叠加,减少占地面积

· 井架可配套K型、窄型、套装形式等;底座可配套箱叠式、弹弓式、旋升式等。

· 井架和底座的起升方式可采用液缸起升绞车起升。技术成熟,可靠性搞。

· 全数字控制模式,配套中曼自主研发的SDOS操作系统可实现机具自动化功能。

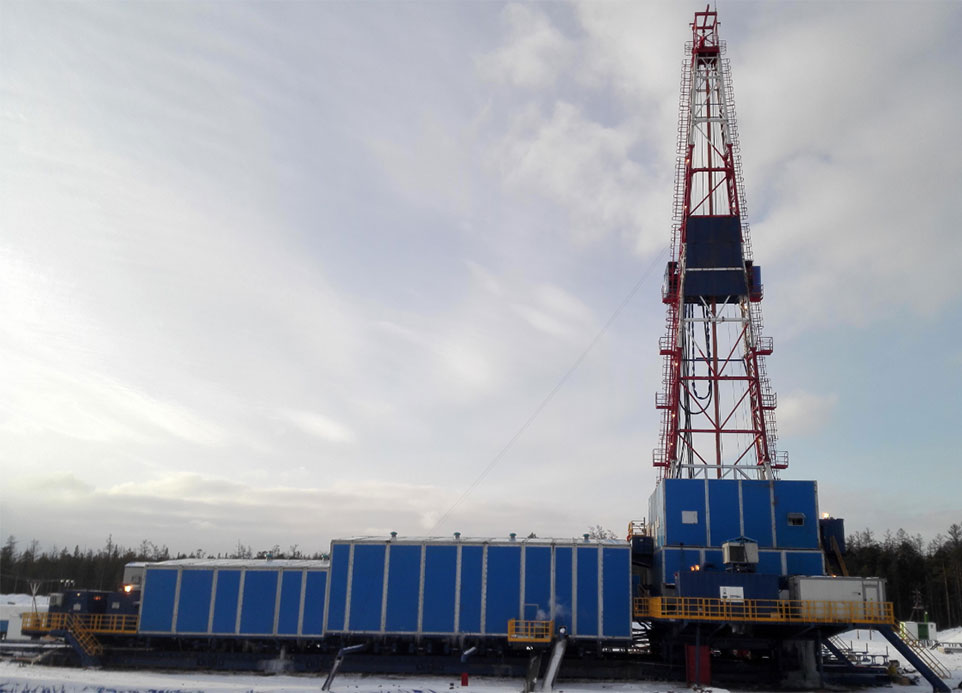

成功案例 ZJ50DB高寒平移钻机

中曼新一代高寒平移钻机集创新、优化升级为一体,采用滑轨式双轨道平移结构,钻机全部模块置于轨道上,满足丛式井作业。同时,保温棚采用融合设计,将钻台面保温墙板与司钻房集成,固控区保温棚与固控罐整体设计,结构紧凑而且拆装便捷。这种创新型设计理念既解决了传统列车式低温钻机模块多、重量大、车轮容易脱轨、保温棚安装不便等问题,同时又降低了制作和运行成本,达到与客户双赢的目的。




技术特点

· 采用滑轨式平移装置,结构简单,安装快捷;

· 钻台面保温墙板与司钻房集成,满足钻机快速安装、移运的要求;

· 固控区保温棚与固控罐整体设计,结构紧凑,可整体运输,也可分别单独运输;

· 井架与底座成90度布置,具有开放的前场空间,便于更换井位;

· 井架、底座采用液缸起升,结构紧凑,安装起升便捷;

· 司钻房与偏房一体化设计,有效利用钻台面积,也增强了房体的保温效果;

· 泥浆泵采用直驱技术,设备轻便紧凑,故障点少,维护简便。


主要技术参数

名义钻深范围 m

5000(5"钻杆)

最大钩载 kN

3200

钩速 m/s

0~1.67

游动系统绳数

12

钻井钢丝绳直径 mm

35

绞车功率 HP

1500(2档无极调速)

底座钻台面高度 m

10.5

井架有效高度 m

45

转盘开口直径 mm

952.5

泥浆泵单台功率 HP

1600

电传动方式

AC-VFD-AC

钻机使用环境温度

-45℃~+45℃
